高压变电站电力设施器材制造 技术挑战与发展趋势

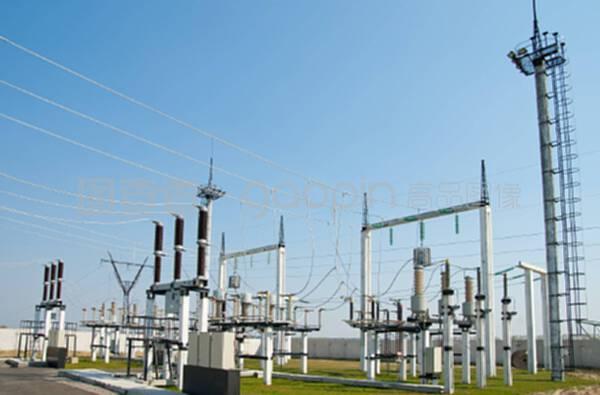

高压变电站是电力系统的重要组成部分，承担着电能传输、分配和电压转换的关键任务。随着电网规模扩大和电压等级提升，变电站对电力设施器材的性能、可靠性及智能化水平提出了更高要求。本文围绕高压变电站电力设施器材的制造技术，从关键器材类型、制造难点、质量控制及未来趋势等方面展开分析。

一、关键电力设施器材类型

高压变电站涉及多种专用器材，主要包括：

1. 高压开关设备：如GIS（气体绝缘金属封闭开关设备）、AIS（空气绝缘开关设备）、断路器、隔离开关等，用于控制电路通断和故障电流开断。
2. 变压器：包括主变压器、站用变压器、互感器等，负责电压变换和信号测量。
3. 避雷器：用于限制过电压，保护设备绝缘。
4. 母线及连接件：如管形母线、软导线、金具等，实现电能汇集与传输。
5. 控制保护设备：如继电保护装置、自动化系统、直流电源屏等。

这些器材的制造质量直接影响变电站的安全稳定运行。

二、制造技术难点与应对策略

高压变电站器材需在严苛环境下长期运行，制造过程中面临以下技术难点：

• 绝缘性能保障：高压设备绝缘结构复杂，需严格控制材料纯度、真空度、密封性。例如GIS制造需确保SF6气体零泄漏，采用高精度铸造和焊接工艺。
• 机械强度与稳定性：开关设备需承受短路电流电动力和机械操作冲击，制造中需优化结构设计，选用高强度材料并进行疲劳测试。
• 热管理：大电流导体和变压器需有效散热。制造中采用高导热绝缘材料、优化冷却油路设计，并通过温升试验验证。
• 智能化集成：现代变电站要求设备具备状态感知和通信功能。制造商需将传感器、智能组件嵌入传统器材，并解决电磁兼容问题。

针对上述难点，企业应建立完善的质量控制体系，从原材料采购、加工工艺到出厂试验实施全流程管控。例如，采用超声波探伤检测铸件缺陷，局放测试确保绝缘可靠性，并通过型式试验和例行试验双重验证。

三、质量控制与标准体系

高压器材制造需遵循严格的标准，如IEC 62271、GB 7674等。制造企业应建立ISO 9001质量管理体系，并针对具体产品制定工艺文件。关键质量控制点包括：

• 原材料检验：对绝缘材料、导体材料、密封件等进行理化性能测试。
• 过程控制：焊接、机加工、装配等工序实行首件检验和巡检。
• 出厂试验：每台设备进行工频耐压、局放、机械操作等试验，确保零缺陷出厂。
• 追溯管理：建立产品唯一标识，记录制造数据，便于后期运维。

四、发展趋势

随着智能电网和新能源发展，高压变电站器材制造呈现以下趋势：

• 环保化：减少SF6气体使用，研发干燥空气或新型环保气体绝缘设备。
• 小型化与集成化：通过优化绝缘结构和紧凑设计，减小设备体积，如GIS向托盘式、小型化发展。
• 智能化：集成物联网传感器和边缘计算模块，实现设备状态自感知、自适应控制。
• 绿色制造：推广节能工艺，降低生产能耗和废弃物排放。
• 数字化工厂：应用MES、数字孪生等技术提升生产效率和一致性。

结论：高压变电站电力设施器材制造是电力装备行业的核心环节，需攻克绝缘、机械、热管理和智能集成等技术难题。通过严格的质量控制和标准执行，并紧跟环保化、智能化趋势，制造企业可为电网提供更可靠、高效的设备，支撑能源转型和电力安全。
